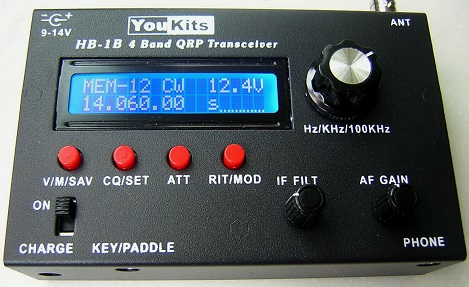

Nouveauté HB1B

[Jean-Pierre VA2SG]

Pour ceux que cela peut intéresser

http://www.youkits.com/

[VE2PID Pierre]

Salut QRPers..

La livraison de septembre 2012 de QST (pages 45 à 48) contient un article passant en revue le Ten-Tec HB-1B 4 bandes (par K1RO). J'ai un jumeau 2 bandes R4020. J'ai remarqué que l'indicateur de tension d'entrée est un peu trop généreux.. et les tests du HB-1B disent la même chose. Pour ceux qui doivent surveiller la consommation, la lecture donne en général 0,5 V de trop.

L'autre point est que la forme du signal CW est une onde presque carrée, donc génératrice d'interférences (en harmonique). Mais, comme on est en QRP, ça cause moins de pollution spectrale.

Pour le reste, ça va..  La puissance (!) de sortie mesurée par l'ARRL est de 4-5 W avec 13,8 V d'entrée ou avec 12 V, ils ont mesuré de 3 à 4 Watts.

Résumé de l'auteur: Overall, I found the HB-1B to be a good performing CW transceiver that is easy and fun to operate. It offers a lot of features for a QRP gear in its price range! For some hams this is a good entry to QRP or backpacking operation because the HB-1B comes assembled and with a warranty.

J'ai fait la Hongrie, l'Autriche, l'Allemagne et la Bosnie la semaine dernière sur 20 m avec mon R4020 (même format de rig que le HB-1B). Ces petits rigs sont fonctionnels, c'est sûr...

[Jean-Pierre VA2SG]

Oui, le changement majeur est le bandwith maintenant totalement variable. On est plus limité à quatre niveaux de filtres CW. Je suis étonné du niveau d'élimination du QRM grâce à ce nouveau filtre.  Il me semble que changement améliore de beaucoup la réception.

Il est aussi plus petit que le HB1A/R4020. J'alimente le miens avec deux batteries LiPO de 7.4V et 800mah chacunes pour une opération de 3 heures environ.

À date, j'aime bien le miens ... et je garde les doigts croisés ;-)

[VE2PID Pierre]

bandwith maintenant totalement variable.

Ça c'est un gros plus, avec un contrôle par potentiomètre, Sur le R4020, il faut pousser à répétition sur un commutateur pour faire le tour des 4 possibilités..

Il est aussi plus petit que le HB1A/R4020.

R4020:  5.5” X 4.2” X 2.2” 15.8 onces. Volume de 50,8 pouces cubes
HB-1B: 5.2" X 3.8" X 1.9" 13.4 onces. Volume de 37,5 pouces cubes

(Poids sans piles évidemment)

[VA2JOT Jacques]

Mais, comme on est en QRP, ça cause moins de pollution spectrale.
Tout est relatif mon cher Watson. Je ne suis pas certain qu'on devrait se fier sur la (non) propagation ou son atténuation comme moyen de compenser pour un design de filtre CW non conforme aux "bonnes" pratiques les plus élémentaires.

En TK, définitivement pas une radio à considérer pour des activations multi-op / multi-bandes.

[VE2PID Pierre]

pour un design de filtre CW non conforme aux "bonnes" pratiques les plus élémentaires.

Salut Jacques,

C'est du 'made in China' et comme souvent dans les autres domaines, le contrôle de la qualité et le design ne sont pas très soignés. Je mets en bas de ce message le graphique de l'enveloppe CW ainsi que l'analyse spectrale du signal.

L'enveloppe est carrée, donc génératrice de 'key clicks'. En solitaire, c'est moins dérangeant qu'en activation de groupe. Par contre, en multi-ops, ce serait potentiellement pénible pour les stations à proximité qui voudraient copier des signaux faibles. On est loin des enveloppes qui respectent les règles de l'art établies depuis des années. Et ce problème augmente avec la vitesse en mpm.

Pour l'analyse spectrale, les bandes latérales (sidebands) ne sont atténuées que de 40 dB à une distance de ±2 kHz du centre, alors que dans les émetteurs typiques de 100 W, l'atténuation à ±2 kHz est de l'ordre de 60 à 80 dB... Ce qui rend encore plus importante la problématique des clicks dans ce rig. Commentaire de l'auteur: "We were disappointed that the keying waveform and keying sidebands are very similar to the two band units and could use some attention".

Mais, c'est évident qu'à 299$ US et d'origine chinoise, on ne doit pas s'attendre à du haut-de-gamme.

Il y a d'autres faiblesses. J'ai du retourner le mien pour qu'ils changent (à leur frais) l'encodeur (VFO) qui est devenu complètement déréglé. Le nouveau fonctionne bien... jusqu'à date.

Pour ceux qui auraient oublié la forme idéale d'une enveloppe en CW, je l'affiche aussi en graphique (Handbook de l'ARRL 2008 page 9.7). À partir des analyse en transformées de Fourier, on a déterminé que la montée et la descente doit idéalement se faire progressivement en 5 msec et en suivant une sinusoïde. Malheureusement, avec une montée et une descente instantanées à la HB1B, on a nécessairement production d'harmoniques (clicks) s'étendant de chaque côté sur plusieurs kHz créant de l'interférence.

J'ai aussi voulu comparer deux de mes rigs soit le R4020 et le KX1 (monté en 2004) et on voit que l'enveloppe CW du KX1 est plus 'soignée'. Elle est affichée à droite de celle du R4020. Les deux graphiques correspondent à une vitesse de 60 mpm.

Voici les graphiques en question:

[Jean-Pierre VA2SG]

Revue du HB1B par QST auquel Pierre fait référence. Ca revient beaucoup à nos commentaires.

http://www.youkits.com/HB-1B/TT%20R4040%20PROD%20REV.pdf

Grosso modo, pas mal pour pas cher, pas le meilleur mais pas pire pantoute.

Ca on le savait déjà.

[VE2PID Pierre]

...Un point à noter pour ce rig (comme pour mon R4020) est la forme de l'onde en CW (wave shaping), soit le graphique en rouge page 3. En faisant l'analyse spectrale (Fourier) d'un tel signal, on voit que cette forme va nécessairement générer plusieurs harmoniques en audio ce qui se traduira par les key cliks dans les autres radios à faible distance.

En opération solitaire, c'est un moindre mal, mais en opérations de groupe, c'est susceptible d'être dérangeant pour les stations à proximité. C'est le sens de ce passage de la page 4 de l'article: The square corners on the waveforms in Figure 1 indicate “hard” keying. Figure 2 indicates signal energy only 40 dB down at ±2 kHz from the carrier. With typical 100 W all band transceivers that energy is 60 to 80 dB down. Given the QRP power levels involved we received no reports of key clicks but the potential is there.

Un désign correct que l'on trouve dans la majorité des rigs (même dans la classe KX1) est une montée et une descente en arrondi, et idéalement en sinusoïde, ce qui réduit de beaucoup le problème. Voir deux messages plus haut. Mais comme c'est du Made in China...

Cependant, on peut obtenir de très bons résultats avec ces petits appareils. Le Ten-Tec R4020 est fabriqué au même endroit et de conception pratiquement similaire (avec deux bandes). J'ai fait cette année 42 contacts avec le mien dont 11 contacts pour lesquels la distance est comprise entre 5500 et 7200 km (V-inversé/LL/Synto T1 Elecraft).

[VE2UGO Hugo]

Une nouvelle version a été annoncée depuis quelques semaines: YouKits HB-1B MK3 4 band QRP CW transceiver


New updated model for May 2015 features CW transceive on the 40/30/20/17/15 meter bands (previously 80/40/30/20).   Receiver sensitivity on 17m is reduced from other bands as it shares a common bandpass filter with 15m, which is why we are referring to this as a 4 band radio rather than 5.   Think of 17m as a free add-on accessory.   Transmit purity meets FCC requirements on all 5 bands.  Extended receive coverage beyond ham bands.   SWR meter added to display.   Sold fully assembled and ready to use.

* New:  Transmits on the 7, 10, 14, 18, 21 MHz amateur bands.  Extended receive coverage beyond the 5 ham bands (exact specification TBA).  Reduced RX sensitivity on the 17m band.
* 4 amateur band in one rig, no module needed. (17m band also workable, but may lower sensitive, sharing filter with 15m).
* New:  SWR meter included on digital display.
* 3-4W output power at 12 Vdc.  4-5W output at 13.8 Vdc.  Supply voltage input 9-14 Vdc.
* Power from external DC supply or included internal #18650 lithium battery pack.
* Receive current draw 60 mA.  Transmit current draw 800 mA @ 12 Vdc.
* Tuning steps at 10 Hz, 100 Hz, 1 kHz, 100 kHz.
* Full break-in CW operation.
* Adjustable IF filter 400 Hz-3 kHz
* Internal CW keyer.
* Measures only 5 3/4 x 3 3/4 x 1 7/16 inches, not including knobs.

New shipment will be started around 25/May.
