Auteur Sujet: Les plaisirs du QRP  (Lu 104132 fois)

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #345 le: 31 Mars 2016, 14:08:40 »
Dany, avouons que ce n'est pas très convainquant votre "expérience" ... n'est-ce pas?

Il est possible que les conditions aient changé avant l'essai de la dipôle ou même que votre T2FD n'était pas montée/fabriquée dans les règles de l'art.
Ton expression on l'a descendu au PC me donne d’ailleurs l'impression que votre "ouverture d'esprit" au départ envers cette antenne n'était pas très grande...............
***
En tk, je préfère m'en tenir en général aux autres nombreuses expériences positives de nombreux utilisateurs et dans de nombreuses conditions/dates/circonstances.

Ou en particulier aux 683 QSOs en QRP que j'ai effectués dans toutes sortes de conditions/dates/heures.
Si tu ne l'as pas lu plus haut, j'ai affiché mes meilleurs scores en km/W QRP.

C'est à mettre dans la balance itou ...  ;)

C'est une antenne multibandes tout-à-fait fonctionnelle, un bon compromis.


Hors ligne VE2EBK Dany

  • Membre junior
  • **
  • Messages: 40
Re : Les plaisirs du QRP
« Réponse #346 le: 31 Mars 2016, 14:29:43 »
votre T2FD n'était pas montée/fabriquée dans les règles de l'art.

Cette antenne n'était pas une " bricole", elle avait été acheté neuve et fabriquée par une cie sérieuse j'imagine et prêtée pour l'occasion

Pour l'installation, elle était attachée après la même corde, passant dans la même poulie , fixée au même support, à la même hauteur de la même tour.


Ton expression on l'a descendu au PC me donne d’ailleurs l'impression que votre "ouverture d'esprit" au départ envers cette antenne n'était pas très grande...............

UN FD est un concours qui a pour but, peut-être pas principal, de faire le plus de contact en 24 heures. Ce n'est guère le temps de faire des tests d'antennes une fois que c'est débuté. Les test d'antennes doivent se faire avant.

Tant mieux pour toi si ça fonctionne et que tu obtiens les performances désirées

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #347 le: 31 Mars 2016, 18:13:40 »
Tant mieux pour toi si ça fonctionne

Et si ça fonctionne pour moi, j'imagine qu'elle fonctionnera pour tous ... les lois de la physique ne 'discriminent' pas.
En tous cas, je suis allé cet après-midi "titiller" la T2FD sur diverses bandes en QRP/CW avec 5 Watts et comme on peut le voir, l'antenne donnait de très bons résultats dans des conditions assez marginales. Et les commentaires reçus étaient aussi élogieux. Quelques résultats:

DateUTCStationBandeModeDistance kmEnvReçuQTHKm par Watt
31/03/201620:13EI4KF30mCW4511589559Ireland902
31/03/201619:59K3TF40mCW650599589Norristown,PA130
31/03/201619:00WB5QYG17mCW2331579579Mc Alester,OK466
31/03/201618:48RT9T20mCW8090599599Asiatic russia1618


UN FD est un concours ...


?? On peut lire sur le site de l'ARRL ceci : Field Day is not a contest; no certificates are awarded.
Mais là je suis hors sujet ... :)

Hors ligne VE2EBK Dany

  • Membre junior
  • **
  • Messages: 40
Re : Les plaisirs du QRP
« Réponse #348 le: 31 Mars 2016, 19:14:48 »
Si je comprend ta méthode de calcul, vu que j'ai contacté VK0EK sur 80m, comme bien d'autres VE2 d'ailleurs, à 17428 Km, je divise par 300 W, ça me donne 58 Km par W.

Est-ce que je peux avoir un facteur de pondération vu que je n'appelle pas CQ sur une fréquence libre mais que j'ai dû me battre dans un pileup épouvantable de presque 15 kHz de large, avec des signaux de S9/20 et + tout autour de moi et 2-3 "loadeux" en permanence sur sa fréquence de  transmission ?

Chacun trouve son intérêt à quelque part dans la radio amateur.
« Modifié: 31 Mars 2016, 21:47:49 par VE2EBK Dany »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #349 le: 14 Avril 2016, 22:03:04 »
Bonjour ...

Étant donné que la saison portable 2016 est commencé. j'ai décidé de renouveler mon 'stock' d'antennes filaires.
Chacune sert à former les branches d'un V-inversé, et à plusieurs contenants, l'usure est moins grande avec le temps.

Sauf qu'après 11 saisons, je crois qu"il était temps de rafraîchir le tout.

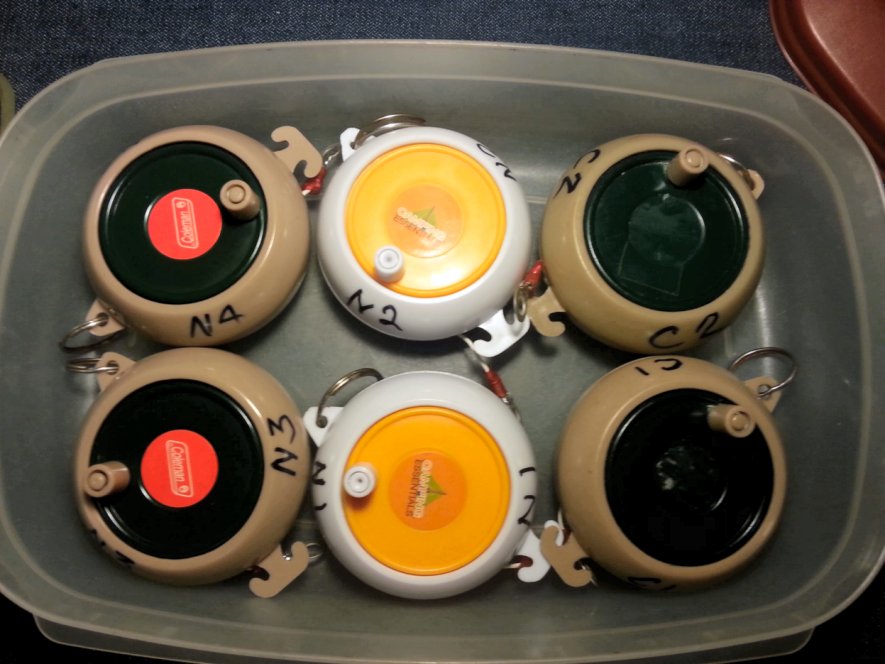

Cette photo montre les canettes utilisées. Ce sont des contenant de cordes à linge de camping. On enlève la corde et on la remplace par une longueur de 10 mètres de fil #22, qui y loge facilement.



À gauche, la marque Coleman (WallMart 4,95$ chacune), au centre celles vendues dans une boutique genre Dollarama (2,99$ chaque aussi bonne) et à droite encore des Coleman mais datant de 2004.
Je me suis donc procuré 60 mètres de fil #22 multibrins pour 0,26$ le mètre chez un fournisseur local.

Les anneaux servent à retenir les bobines au sol via des briques ou des crochets de tentes.
Les œillets sont les points d'attache à un T qui est branché à une ligne ouverte de 450 Ω tenue par un mât télescopique en fibre de verre de 22 pieds.
Ce montage m'a donné d'excellents résultats au cours des années, tout en étant très 'portable' en randonnées dans la nature.
Un synto automatique accorde rapidement l'ensemble sur toutes les bandes à partir de 40 mètres en montant.

Le voici installé sur le Mont Hereford VE2/ES-010 en août 2010.



Bonne saison 2016 aux mordus de portable/QRP.  :)
« Modifié: 14 Avril 2016, 22:13:37 par VE2PID Pierre »

Hors ligne VE2UGO Hugo

  • Membre guru
  • *****
  • Messages: 863
  • Rapid Deployment Amateur Radio
    • http://files.qrz.com/m/kd4sm/life.jpg
Re : Les plaisirs du QRP
« Réponse #350 le: 15 Avril 2016, 17:53:28 »
Intéressant Pierre! Tu as plusieurs bobines! Toujours prêt en cas de bris ;)

Au Dollarama à Trois-Rivières il n'y a pas ce genre de produit. Par contre, il y en a au WallMart à 4.97$ et surement au Canadian Tire.

http://www.walmart.ca/fr/ip/bobine-de-corde-linge-de-coleman/6000040394659

« Modifié: 15 Avril 2016, 18:01:03 par VE2UGO Hugo »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #351 le: 15 Avril 2016, 19:07:35 »
Toujours prêt en cas de bris

Effectivement Hugo. J'ai utilisé ce genre d'antennes dans toutes sortes de conditions moins faciles... Pluie, vent, neige et froid. Chaque sortie implique qu’il faut dérouler puis rembobiner, ce qui cause un stress sur les fils. J'ai eu quelques bris, et l'état des fils m'a incité à les changer tous avant que . . .
. . .
J'ai utilisé aujourd'hui deux de ces nouvelles bobines dans un parc local et tout a bien fonctionné... . Notamment QSOs avec le Névada et l'Allemagne avec mes 5W/CW(KX3).

Quand le terrain est relativement mou, mes bâtons de marche peuvent aussi servir de substituts aux piquets pour faire tenir les bobines près du sol en configuration V-Inversé.


Hors ligne VE2UGO Hugo

  • Membre guru
  • *****
  • Messages: 863
  • Rapid Deployment Amateur Radio
    • http://files.qrz.com/m/kd4sm/life.jpg
Re : Les plaisirs du QRP
« Réponse #352 le: 15 Avril 2016, 21:58:37 »
Super Pierre!! Beaucoup de plaisir surement!

Effectivement, il faut savoir utiliser l'ensemble de l'équipement que nous amenons en ''expédition''. Les bâtons de marche en font partie!

Je me demandais, as-tu déjà tenté l'essai de modéliser la performance d'une antenne, installée de la même façon, avec nos KX3 avec soit un UnUn 9:1 à proximité de la radio avec un fil de 35' par exemple VS le fil directement au radio(tuner) avec un contrepoids de longueur quelconque?

J'ai souvent vu ce genre d'installation et je me suis demandé si le UnUn était justement superflu et une perte supplémentaire dans la chaîne (ou plutôt, avec qu'elle proportion)? Encore pire si le coaxial en question est enroulé à côté du radio... Il y a de la perte dans le coaxial et le UnUn! L'apport du UnUn avec la performance du tuner du KX3 est alors moins évidente dans cette configuration en portable...

Il y a surement un avantage d'installer le UnUn en haut du mat, avec le coaxial suivant ce mat et le fil allant s'attacher à l'opposer, mais dans la configuration proposée, je pense que le UnUn pourrait être retiré avec avantage.

Qu'est-ce que tu en penses?
« Modifié: 15 Avril 2016, 22:08:39 par VE2UGO Hugo »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #353 le: 15 Avril 2016, 23:02:21 »
un UnUn 9:1 à proximité de la radio avec un fil de 35' par exemple VS le fil directement au radio(tuner) avec un contrepoids de longueur quelconque?

Avant le KX3, j'utilisais le KX1 comme sur les 2  photos suivantes (prises en 2007). J'attachais la canette en haut du mât et le fil était branché directement sur un connecteur Pomona.



Sur l'autre borne du connecteur, je branchais un contrepoids d'environ 20 pieds qui était étendu sur le sol. Donc aucun artifice genre UnUn ou BalUn. Je n'ai pas "simulé" via NEC, mais les résultats DX étaient très acceptables et le montage léger et simple. Le syntho automatique du KX1 (on dit que c'est le plus petit au monde) accordait le tout sans problème sur 20-30-40 mètres.
« Modifié: 15 Avril 2016, 23:07:37 par VE2PID Pierre »

Hors ligne VE2UGO Hugo

  • Membre guru
  • *****
  • Messages: 863
  • Rapid Deployment Amateur Radio
    • http://files.qrz.com/m/kd4sm/life.jpg
Re : Les plaisirs du QRP
« Réponse #354 le: 15 Avril 2016, 23:09:30 »
J'ai également fait un montage similaire et j'ai eu de bonne performance avec divers longueurs de brin radiant. Je fais cela encore régulièrement. KISS!

Tu utilisais qu'elle longueur comme fil principalement?

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #355 le: 16 Avril 2016, 08:24:56 »
Tu utilisais qu'elle longueur comme fil principalement?

Pas de souvenir précis. Cependant, avec ce genre de montage et pour le 40/30/20 mètres, entre 24 et 28 pieds convient pour le fil "aérien".
Et pour le fil au sol (contrepoids), une longueur d'au moins 1/8-λ de la bande la plus basse utilisée (16 pieds pour le 40 mètres) est dans les normes optimales.
Je devais être dans ces eaux-là ...

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #356 le: 18 Avril 2016, 11:02:39 »
PS ... Pour rafraîchir ma mémoire, j'ai modélisé le montage illustré plus haut (mât télescopique-Elecraft KX1-chaise de parterre).

La longueur du fil vers le mât était de 26 pieds et celle du contrepoids au sol de 16 pieds.
Le contrepoids et le fil aérien sont dans un même plan vertical.



Alors le lobe principal se développe vers l'arrière (de la chaise) sur 20/30/40 mètres... pas évident à imaginer sans modélisation.
L'image en bas de ce message montre ce que ça donne (EZNEC + 6.0.8 )
Autre point intéressant: l'angle de départ est quand même acceptable pour le DX... entre 33° et 35° sur les 3 bandes.

En passant, un des avantages d'avoir plusieurs cannettes genre Coleman (& Cie) est que l'on peut disposer un système de radiales au sol qui peut être maximisé (via EZNEC) pour favoriser une direction azimutale quelconque. Comme il est prouvé que 4 radiales suffisent (en ajouter ne donne presque plus rien), un assortiment de 6 canettes donne beaucoup de possibilités.

« Modifié: 18 Avril 2016, 11:33:37 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #357 le: 20 Mai 2016, 23:31:15 »
... La saison 'QRP' avance tranquillement ...
Depuis le début 2016, j'ai 'loggé' 722 contacts en CW pour 43 entités DXCC.
... Même si les deux dernières semaines n'ont pas été faciles côté propagation.

J'affiche en bas un bilan visuel à date pour cette année.
En rouge, mes QSOs avec 3 Watts et en bleu ceux avec 5 Watts.
Il y a aussi un QSO avec la Nouvelle-Zélande (5W).

Facile de voir que 3 ou 5 Watts, ça ne change pas grand chose !

72

Hors ligne VE2JCW Jean

  • Membre guru
  • *****
  • Messages: 518
  • Bonne semaine !
    • BLOG VE2JCW
Re : Les plaisirs du QRP
« Réponse #358 le: 22 Mai 2016, 13:46:44 »
Félicitation  !   ;)
sur  quel  bande  la  Nouvelle  zelande    20m ?
ARCI# 14602, NEQRP# 731, SKCC# 4964, AGCW 3478, POLAR  BEAR# 241 NAQCC# 5630, COOKIE CRUMBLE  #184 , 4SQRP # 1410, FLY PIG #2563,
http://ve2jcw.blogspot.ca/

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 304
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Les plaisirs du QRP
« Réponse #359 le: 22 Mai 2016, 18:36:46 »
sur  quel  bande  la  Nouvelle  zelande

Hola Jean ! C'était sur 15 mètres. Voir http://forum.radioamateur.ca/index.php?topic=29.msg37549#msg37549
dit-dit
