Installation d'une tour

[VA2BQ Martin]

Bonjour,

Le projet reprends tranquillement place et je songe à sortir de mon garage la tour DMX48HD et à l'installer dehors après avoir franchi toutes les étapes du processus de consultations qui a été tranchée en bout de ligne par IC avec la ville ici.

Pour être bref, Carl VA2ZP a rédigé un bel article pour la fixation de la tour DMX dans sa base de béton que l'on peut lire ici : http://radioamateur.ca/montages/pylonedmx.html. Je me questionne cependant s'il y a moyen d'intégrer un système de fixation par pentures à la base de la tour et qui permettrait de l'incliner pour apporter des modifications au système d'antenne sans devoir monter dans la tour.

Est-ce que quelqu'un a deja expérimenté ce type de montage?

Salutations et merci!

[VE2CKN Gervais]

Salut martin,
jai penseé a faire la meme chose ici,
mecanique la tour est pas contruite pour supporter le stress de la penché comme ca du bas.

Une autre facon serait d'avoir un mechant bon poteau parallele a la tour,une 25 pieds de haut avec une poulie a l'extremité et en bas de ton poteau une winch cooomme les bateau et allors tu descendrais ta tour qui serait attacher au milieu ,,tu comprends l'effort,la torsion.

moi je pense a m'installer une poteau telescopique et baissant ici
http://www.iol.ie/~bravo/Crank-up%20Tilt-over%20Tower.htm

y avait un amateur qui est deceder a st-piex et il avait une tour qui descendait a winch,,,cest quoi qui est arriver avec elle

Gervais

[VE2EMZ Dany]

Martin,

  il y a cette solution. Un nacelle qui glisse sur le pylône.
http://va2up.weebly.com/antenna-elevator.html

73 A+

Dany

[VE2UGO Hugo]

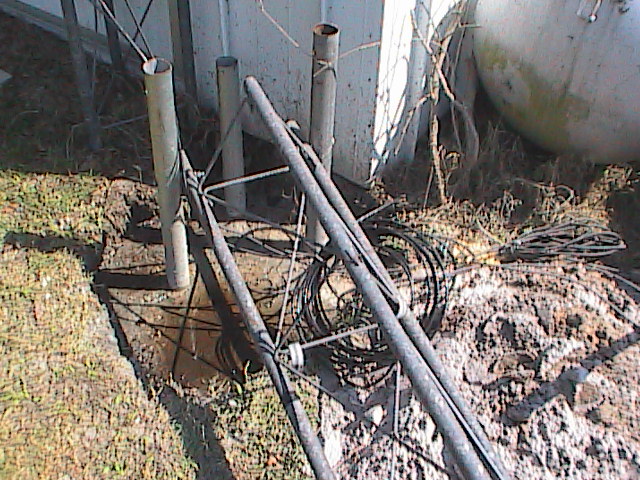

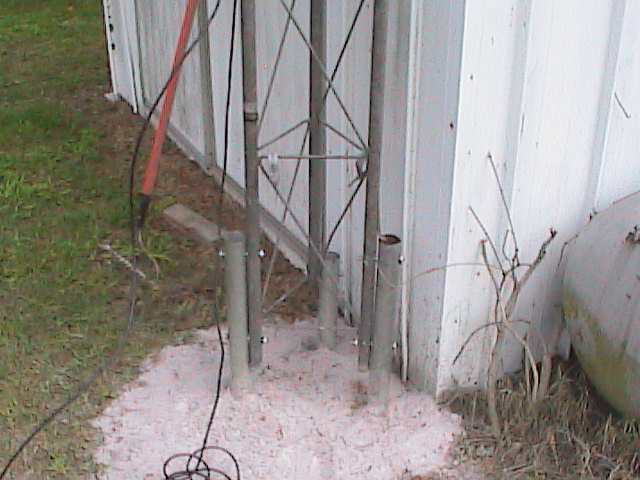

Un amateur que j'ai contacté a fait ce montage avec une tour du même genre... Est-ce possible de s'en inspirer...

[VA2JOT Jacques]

A regarder la grosseur des renforts (croisés) et la grosseur de vis pour fixer la tour aux pattes cela ferait l'affaire pour une base ou un répéteur VHF (2 baies) ou UHF (4 ou 8 baies) en autant qu'elle ne dépasse pas 20' pieds et qu'on la descende pour travailler dessus.

En tout cas, c'est pas moi qui monterait à dedans garanti.

[VA2JOT Jacques]

Martin, as-tu essayé ton renvoi pour voir s'il marchait?


Erreur - 404 - Cette page a été déplacée!

Le bon URL est: http://www.radioamateur.ca/montages/pylonedmx.html

En passant, je constate d'après la photo que la tour est installée à proximité d'un important cours d'eau. Cela aura un impact sur la mécanique du sol sous la base de la tour. Difficile à dire si c'est le cas mais il est important de noter qu'en tout temps, la hauteur de la nappe phréatique doit demeurer bien sous la hauteur de la base de béton qui supporte la tour. Il faut aussi éviter les sous-sol glaiseux comme on en retrouve souvent à proximité d'importants cours d'eau.

La traditionelle base de 4'x4' ne suffit pas pour un sous-sol de glaise.

P.S.: Ca coûte moins cher d'ancrer sa base de tour dans le roc que de coûler un 2,6 M cube de béton ;-)

[VE2PID Pierre]

Le lien de Martin fonctionne bien ici ...

[VA2JOT Jacques]

Le lien de Martin fonctionne bien ici ...

Pas ici, c'est probablement ton fureteur qui rajoute le www. manquant.

Le URL corrigé que j'ai ajouté fonctionne à mervelle par contre ;-)


[VE2CKN Gervais]

le systeme a chariot est tres interessant
faut monter la tour a terre presque horizontale pour etre sur que ca monte et descende bien,,
je vais y penser serieusement

merci
gervais

[VA2BQ Martin]

Bonjour,

Wow, des idées intéressantes!

Le point est que la dmx de 48 pied risque de tordre un peu si je la fixe à sa base et je l'incline. Je vais continuer mes recherches. C'est sur que si j'utilise un autre type de tour ou de montage, ça pourrait permettre d'autres possibilités!

L'idéal serait une cranckup tower avec un moteur électrique, mais les finances sont pas la! 😜

Un ami m'a fait suivre ce lien : https://m.youtube.com/watch?v=jIG3c3iIul4

C'est à voir!

Jacques, le lien que j'ai posté fonctionnais sur Chrome et safari mais effectivement, le www au début aurait dû s'afficher.

Gervais, je ne sais pas pour la tour cranckup que tu parles a St PieX.

Si vous avez d'autres idées, laissez-moi savoir!

Maxime, j'ai le livre dont tu parles. Quelques références intéressantes en dedans!

Salutations!

[VE2OK Jean]

Un système par levier utilisé pour monter les mâts de bateau seul probablement possible de transposer l'idée avec une tour pour un excellent bricoleur! J'en ai déjà fait la description sur le lien suivant: http://forum.radioamateur.ca/index.php?topic=5608.msg19843#msg19843

Pour bien démontrer la description verbale, voici un exemple vidéo: https://www.youtube.com/watch?v=bWLmlVWepRw

[VA2JOT Jacques]

As-tu le vertige? 48' c'est pas la mer à boire. Parfois, la solution qu'on envisage devient plus compliquée et onéreuse que le problème qu'on cherche à contourner

[VE2CKN Gervais]

je montais dans la mienne le soir avec une lampe frontale parce que jai le vertige,,,,,"bateme" asteur.

la tour etait sur la 8 ou 9 ieme rue me semble,
sebastien connais le monsieur qui est mort,,,

ca doit etre tout a terre aujourdhui mais vla pas longtemp sa veuve vendait ses affaires..

de toute facon,oublie ca une penture dans le bas dune DMX,,
un poteau comme je t'ai envoyer cest le bessssse

G

[VA2BQ Martin]

Jacques, non pas le vertige mais un poid quand même à considérer. Deux grossesses sympathique...au moment de l'accouchement ma blonde perdait 10-15lbs en quelques heures alors que moi ca restait la. Hihi 😜

Ca supporte combien les transverses d'une dmx car ca ne me fait pas peur de monter avec un bon harnais et un helper dans le bas.

Gervais. Ok je vais questionner ve2sli à ce sujet.

A+

[VE2CKN Gervais]

achete toi une bon harnais,pas une ceinture .moi jai le modele en X qui si mal ajuster va te "squizzé" les joyaux mon gars tu vas t'en souvenir .

j adors mon harnais,la pression est bien reparti quand tu t'éloigne de la tour pour t'accoter pis moi je met une batons de bois franc a travers des cross arms comme ca je suis pas pogner au centre ,,

ca doit etre tout demonter cette tour la ,,

merci du qsp

Gervais
