Le MilliWatter Extreme
« le: 08 Janvier 2015, 08:15:26 »
....
Pour les explorateurs du QRPp... Les radios QRP conventionnelles ne permettent pas en général de faire des contacts avec des puissances inférieures à 1 Watt. Mais un nouveau produit de SOTABEAMS, le MilliWatter Extreme permet de descendre dans ces abysses de 'puissance':

Avec 5 Watts d'entrée, sortie de 500 mW et de 100 mW.
Avec 2 Watts d'entrée, sortie de 200 mW et de 40 mW.
Avec 1 Watt d'entrée, sortie de 100 mW et de 20 mW.


« Modifié: 08 Janvier 2015, 09:08:51 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #1 le: 24 Janvier 2015, 00:03:09 »
... Update ... J'ai reçu mon MWEXTREME cette semaine et ai monté ce kit en moins de deux heures. Le principe de fonctionnement consiste tout simplement à utiliser des combinaisons de résistances pour atténuer le signal sortant de la radio.

Contenant un commutateur à relais nécessitant de l'énergie (passages TX/RX), il est nécessaire de lui fournir une tension via un câble d'imprimante branché à l’arrière et relié au 5V d'un port USB ordinaire. J'ai plutôt opté pour l'utilisation d'une pile 9 V branchée sur un régulateur de tension LM7805 (1.00$ chez un fournisseur local ..) qui réduit à 5 V ... question d'autonomie. Une boite de 'pilules' contient le câble d'imprimante modifié (longueur adaptable aux circonstances) ainsi que le LM7805. Le MWEXTREME s'installe entre la radio (max 20 W) et l'antenne.

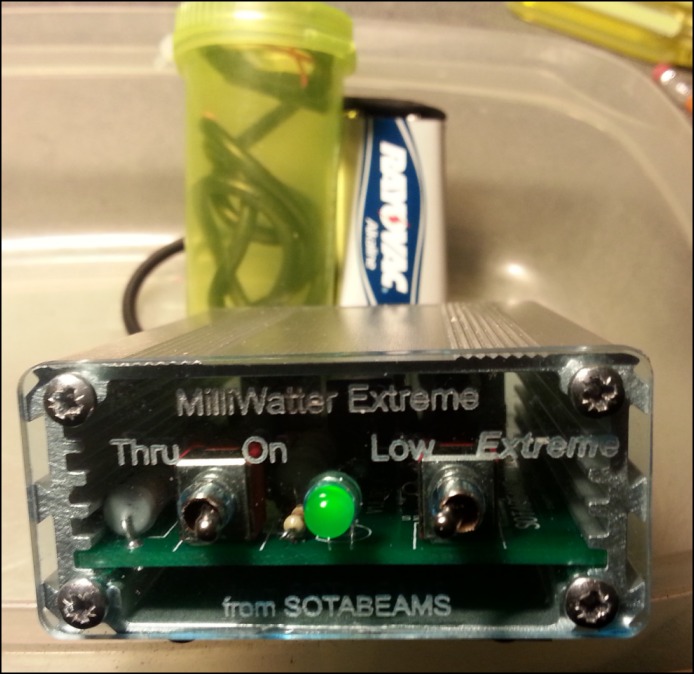

Fonctionnement:
Si le commutateur de gauche est en position Thru, aucun effet d'atténuation.
Si le commutateur de gauche est en position On (LED allumée):
---Et si le commutateur de droite est en position Low, atténuation de 10 dB (1/10e de la puissance de sortie). Par exemple, pour le KX3 réglé à 5 W, la puissance réelle sera de 500 mW
---Et si le commutateur de droite est en position Extreme, atténuation de 17 dB (1/50e de la puissance de sortie). Par exemple, pour le KX3 réglé à 1 W, la puissance réelle sera de 20 mW
---Et toutes les combinaisons intermédiaires.

Mon intention est de vérifier via le Reverse Beacon Network jusqu'où une puissance minime donnée peut être entendue, avec différents types d'antennes. Et encore plus intéressant, obtenir des rapports d'écoute en QSOs réels...


« Modifié: 24 Janvier 2015, 00:27:20 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #2 le: 27 Janvier 2015, 17:24:08 »
... Premier essai 'en ondes' cet après-midi du MilliWatter Extreme. J'avais choisi d'émettre avec 50 mW (0,050 W) en CW.
J'ai donc réglé le KX3 pour qu'il génère 2,5 W et avec le commutateur placé sur Extreme du MWatter, le signal est atténué de 17 dB, soit 1/50e de la puissance originale et 2,5/50 = 0,050 ...

L'essai a eu lieu entre 21:00 et 21:30 UTC sur 20 mètres. J'affiche en bas de ce message les copies faites par des stations du Reverse Beacon Network alors que j'envoyais mes CQs.... Comme on peut le constater, il n'y avait pas beaucoup de marge au-dessus du bruit, mais je fût copié! J'ai même eu droit à un début de QSO avec WV8P à 922 km qui m'a donné un 599 (douteux mais on ne sait jamais) et qui n'est pas revenu. Je soupçonne qu'il a aussi réduit sa puissance d'émission, mais peut-être que c'était insuffisant . . .

L'antenne que j'utilisais est une Yagi 3 bandes montée à 61 pieds du sol (TH6-DXX pour les 'intimes'....) qui pointait vers le sud-ouest.

Évidemment, les appareils de calibre RA ne sont pas toujours d'une grande précision, mais je crois que les réglages de puissance du KX3 et la qualité de de conception et de construction du MWatter rendent crédibles ces résultats ...
« Modifié: 27 Janvier 2015, 17:31:45 par VE2PID Pierre »

Michel VE2CRH

  • Invité
Re : Le MilliWatter Extreme
« Réponse #3 le: 27 Janvier 2015, 21:09:51 »
Bonsoir Pierre,

Très intéressant cette petite boite "le milliwatter" ainsi que les essais avec Reverse Beacon Network.
C'est une autre belle initiative de SOTA BEAMS.UK

Je fais régulièrement des essais semblables autant en QRP qu'en QRPp, dans les milliwatts, avec reverse beacon,
et également durant certains concours.-

À ce sujet je te suggère le lien de: Bert PA1B sur QRZ et ensuite son blog QRPp en anglais et Hollandais.
Il utilise des atténuateurs de fabrication maison et il semble bien s'amuser également.

http://pa1b-qrp.blogspot.ca/

Il y en a plus qu'on pense qui expérimente en milliwatts

C'est un autre sujet passionnant  ;)

Salutations, Michel


Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #4 le: 27 Janvier 2015, 21:42:03 »
Il utilise des atténuateurs de fabrication maison et il semble bien s'amuser également.

Merci pour le lien Michel.

Un détail cependant: Les atténuateurs de Bert PA1B ne semblent pas (du moins je ne le vois pas ?) se débrancher pour le RX ou on doit le faire manuellement ... évidemment, on ne veut aucunement atténuer en réception (..hi).

Par contre, le MilliWatter Extreme contient un circuit-commutateur RF (relais/transistor/diodes/condensateurs/résistance) qui annule automatiquement l'atténuation dès que le rig passe en réception (QSK). Il y a même la possibilité d'ajuster la longueur du délais de commutation (hang time) dans ces passages TX/RX.

Autrement dit, le MilliWatter n'active ses résistances que si notre radio envoie du RF. Sinon, après le petit délais, il débranche tout automatiquement et laisse passer sans entrave les signaux entrants.

Aujourd'hui, j'ai constaté que ça fonctionnait très bien. Dès que je relâchais la clé entre les dits et les dahs etc , la réception devenait entière et sans atténuation ... avec un 'hang time' d'environ ½ seconde pour ne pas être en QSK entier. Ce délais me convient, mais un potentiomètre et/ou un cavalier (jumper) permettent de modifier le temps de transition selon ses préférences.
--
BTW ... Le Milliwatter est disponible en kit (très facile - niveau débutant) ou entièrement monté. Ça m'a permis de 'dépoussiérer' mon fer à souder ...  ;)
« Modifié: 27 Janvier 2015, 22:08:41 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #5 le: 01 Février 2015, 22:09:55 »
... Super contact en QRPpp (20 mW ... ou 2 centièmes de Watt !) aujourd'hui sur 15 mètres en CW:

Start date  UTC       End date    UTC       RX kHz    Mode  Call   RST S  RST R  Name   QTH             WW loc
--------------------  --------------------  --------  ----  -----  -----  -----  -----  --------------  ------
01-Feb-2015 20:57:48  01-Feb-2015 20:59:10   21021.0  CW    N4ACF  579    559    Ralph  Mooresville,NC  EM95nn

Distance VE2PID N4ACF de 1,332 km ce qui donne 1,332/0,02 = 66,600 km  par Watt (!)
KX3 réglé à 1 W et le MilliWatter Extreme sur Extreme ce qui livre à la ligne de TX 1/50 = 0,02 W
Antenne Yagi 3 bandes à 61 pieds du sol et pointant S.-O.... Excellente installation.

Je n'ai cependant pas réussi à faire bouger le RBN avec la coche "ultime" de 10 mW. J'espère toujours ..  ;)

(<72 ;-))
« Modifié: 01 Février 2015, 22:17:53 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #6 le: 07 Février 2015, 21:29:10 »
Salut le monde !

Première traversée de l'Atlantique pour moi en QRPpp avec seulement 5 centièmes de Watt:

Start date  UTC       End date    UTC       RX kHz    Mode  Call    RST S  RST R  Name   QTH       WW loc
--------------------  --------------------  --------  ----  ------  -----  -----  -----  --------  ------
07-Feb-2015 20:47:26  07-Feb-2015 20:52:37   14039.0  CW    CT7AEQ  589    599    Todor  Portugal  IM59nc

Le Portugal à 5,104 km avec le KX3 réglé à 2,5 W; l'atténuation de 17 dB du MilliWatter Extreme donnait une puissance réelle de 0,05 Watt livrée à la ligne de TX.
5,104 / 0,05 ≈ 102,080 km par Watt !

(Antenne Yagi que j'utilisais: Une 6 éléments 3 bandes montée à 61 pieds du sol pointant vers le Nord-Est.)
« Modifié: 07 Février 2015, 21:51:35 par VE2PID Pierre »

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #7 le: 03 Mars 2015, 23:43:32 »
... Autre bon résultat aujourd'hui: K8RXB à 1,162 km. Contact réussi en CW  avec mon KX3 "atténué" par le MilliWatter Extreme à 48 mW (0,048 Watt).
RST 589-549.

Ce qui fait 24,208 km par Watt. Nous utilisions chacun une Yagi ... de mon côté une TH6-DXX montée à 61 pieds pointant Sud-Ouest.

Start date  UTC       End date    UTC       RX kHz    Mode  Call   RST S  RST R  Name   QTH         WW loc
--------------------  --------------------  --------  ----  -----  -----  -----  -----  ----------  ------
03-Mar-2015 20:32:28  03-Mar-2015 20:41:41   14061.0  CW    K8RXB  589    549    David  Holland,MI  EN62xw
« Modifié: 04 Mars 2015, 07:38:13 par VE2PID Pierre »

Hors ligne VE2JCW Jean

  • Membre guru
  • *****
  • Messages: 530
  • Bonne semaine !
    • BLOG VE2JCW
Re : Le MilliWatter Extreme
« Réponse #8 le: 04 Mars 2015, 08:27:41 »
WOW!
ARCI# 14602, NEQRP# 731, SKCC# 4964, AGCW 3478, POLAR  BEAR# 241 NAQCC# 5630, COOKIE CRUMBLE  #184 , 4SQRP # 1410, FLY PIG #2563,
http://ve2jcw.blogspot.ca/

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #9 le: 28 Mars 2016, 18:50:38 »
QSO du jour:

28/03/2016 20:00 20:05 IK2SON 14,027 MHz CW   6,088.5 km  579 559 Antonio   près de Milan, Italie

La particularité de ce contact était la puissance réelle que ma radio livrait à l'antenne (Yagi 3 bandes) avec 150 pieds de coaxial RG-213/U.

J'utilisais le MilliWatter Extreme avec le KX3. Le rig était réglé pour 0,5 Watts et l'atténuation réglée pour 17 ± 0.15 dB
Soit 1/50e de la puissance ... donc émission résultante de 1 centième de Watt ...  en ne tenant pas compte de l'atténuation supplémentaire du coaxial !

Ce qui donne 608 850 km par Watt.
Quand les conditions sont là, et que l'équipement est à la hauteur, "presque" rien n'est impossible.

(72- - - )
« Modifié: 28 Mars 2016, 18:57:35 par VE2PID Pierre »

Hors ligne VA2JOT Jacques

  • Membre guru
  • *****
  • Messages: 3 825
Re : Le MilliWatter Extreme
« Réponse #10 le: 29 Mars 2016, 08:05:04 »
Ce qui donne 608 850 km par Watt.
Si ça continue ton affaire, tu vas finir par faire cela seulement par transmission de la pensée ;-)

Hors ligne VE2PID Pierre

  • Membre guru
  • *****
  • Messages: 4 320
  • Elecraft K2/100/5170 KX1/442 KX2/1464 KX3/190
Re : Le MilliWatter Extreme
« Réponse #11 le: 29 Mars 2016, 11:49:30 »
Ce qui donne 608 850 km par Watt.

L'actuel "record" en QRPp/RA/km par W est via un QSO de 2,655 km. C'était un contact entre l'Oregon et l'Alaska sur 10 mètres.
Puissance d'émission: 1 microwatt (1 millionième de Watt).
Bilan: 2,6 milliards de kilomètres par Watt !

 8)

« Modifié: 29 Mars 2016, 12:12:34 par VE2PID Pierre »

Hors ligne VE2UGO Hugo

  • Membre guru
  • *****
  • Messages: 863
  • Rapid Deployment Amateur Radio
    • http://files.qrz.com/m/kd4sm/life.jpg
Re : Le MilliWatter Extreme
« Réponse #12 le: 29 Mars 2016, 12:14:16 »
Rendu à 1 microwatt, je suis à me demander s'il n'y avait pas quelques fuites sur l'atténuateur ou si la lecture était juste...

À cette puissance, elle doit être en mesure de se réfléchir sur une des couches ionosphérique et, après atténuation sur celle-ci, revenir sur terre et être capté de façon intelligible par un récepteur... C'est effectivement un exploit!
